等離子+MIG復合焊接技術原理

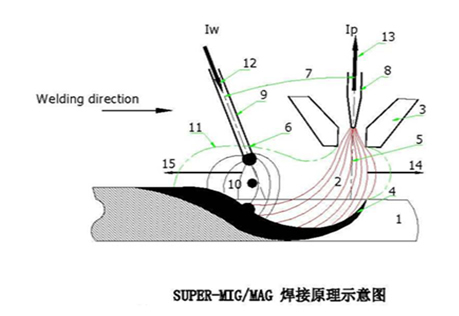

1-工件、2-等離子流、3-等離子噴嘴、4-熔融金屬、5-等離子弧中心、6-焊絲中心、7-電極之間的夾角、8-鎢極、9-焊絲、10-MIG焊弧、11-等離子、12-焊絲電流（Iw）方向、13-等離子電流（Ip）方向、14-施加在等離子焊弧上的電磁力（F）、15-施加在MIG/MAG電弧上的電磁力（F）

等離子+MIG復合焊接技術是將等離子焊接技術與ＭＩＧ／ＭＡＧ焊接技術有機結合的一種新的先進復合焊接技術。焊接時等離子束在ＭＩＧ／ＭＡＧ之前，等離子弧引導ＭＩＧ／ＭＡＧ電弧，形成“KEY-HOLE”焊絲進行填充。其效果增大了熔深，提高了（焊接）速度。進而減少了焊接加工的時間，提高了生產效率。

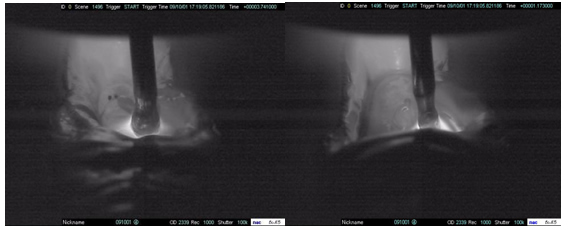

等離子+MIG復合焊接工藝的焊接過程（Keyhole小孔模式）--等離子弧和MIG/MAG電弧作用于同一熔池
